I rodinné domy či rekreační chalupy postavené ze dřeva je vhodné, téměř nezbytné zateplit. A rovněž na tyto objekty by si rádi majitelé upevnili nějaké to stínění, které jim v letních měsících vytvoří plácek s příjemným klima k posezení. Znalcům výrobků značky fischer je dobře znám systém TherMax, který elegantně řeší upevnění středně těžkých břemen na zateplenou fasádu s nosnou stěnou z betonu či zdiva (více tento článek). Chceme-li však upevnit markýzu na zateplenou dřevostavbu, s kombinací TherMaxu a běžné chemické malty nevystačíme. To by však nebyl fischer, aby na tuto otázku neměl odpověď.
Kotvit vždy do nosníku nebo sloupu
Využijete-li k upevnění markýzy první nebo druhý z níže popsaných způsobů, pamatujte, že vždy je nutné kotvit do nosné konstrukce domu, tzn. trámu nebo sloupu. Není přípustné upevnit markýzu v místě vrstvené stěny, příkladně do OSB desky.
Systém TherMax + FIS EM Plus

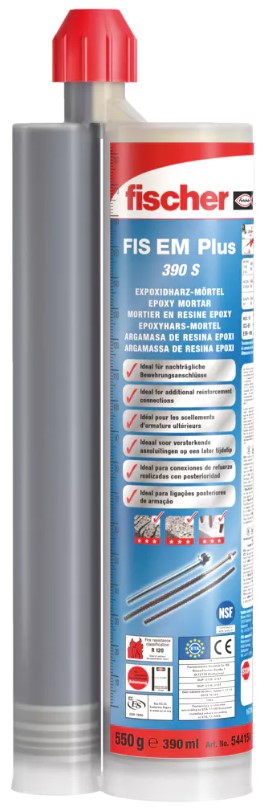

Chemická kotevní epoxydová pryskyřice fischer FIS EM Plus
Popisem TherMaxu a jeho výhod nebudeme tento článek prodlužovat - vše již bylo napsáno dříve, např. na tomto místě. Naopak chemická injektážní malta FIS EM Plus není známá každému. Jedná se o čistou epoxydovou pryskyřici, která je určená pro nejtěžší kotvení do betonových a železobetonových konstrukcí. Jako jiné chemické kotvení maltou i FIS EM Plus funguje díky smísení dvou složek - pryskyřice a tvrdidla, které jsou před montáží ve dvou oddělených komorách a k jejich smísení dochází při protlačování statickým směšovačem.
FIS EM Plus se v porovnání s běžnými chemickými injektážními maltami liší v těchto směrech
- má nižší vazkost, takže je vhodnější do hlubokých otvorů s velkým průměrem; naopak není vhodná (a ani schválená) pro použití do zdiva plného či děrovaného
- má vyšší nosnost; přilnavost FIS EM Plus ke kotevnímu podkladu překračuje všechny limity vinylesterových chemických kotev, a proto je vhodná do otvorů vyvrtaných jádrovým vrtáním (diamantovou vrtačkou)
- má delší dobu tuhnutí; za nižší teplot je doba vytvrzení v hodinách (!!!).
Z uvedených skutečností může čtenář získat dojem, že FIS EM Plus vůbec není určená pro použití do dřeva. Ten dojem je částečně správný. FIS EM Plus skutečně není vyvinutá do dřeva, ale v masivu nebo laminovaných dřevěných nosnících funguje velmi dobře a spolehlivě. V detailech pojednává o použití FIS EM Plus se systémem TherMax do dřevěných nosníků tento dokument z technického oddělení fischer. Při dodržení určitých podmínek je upevnění markýzy na dřevostavbu možné a bezpečné. Pokud nejste fanda chemických výrobků a tomuto spojení nedůvěřujete, můžete se spolehnout na starý dobrý mechanický spoj pomocí vrutů pro dřevostavbu.
PowerFast + speciální kotevní deska

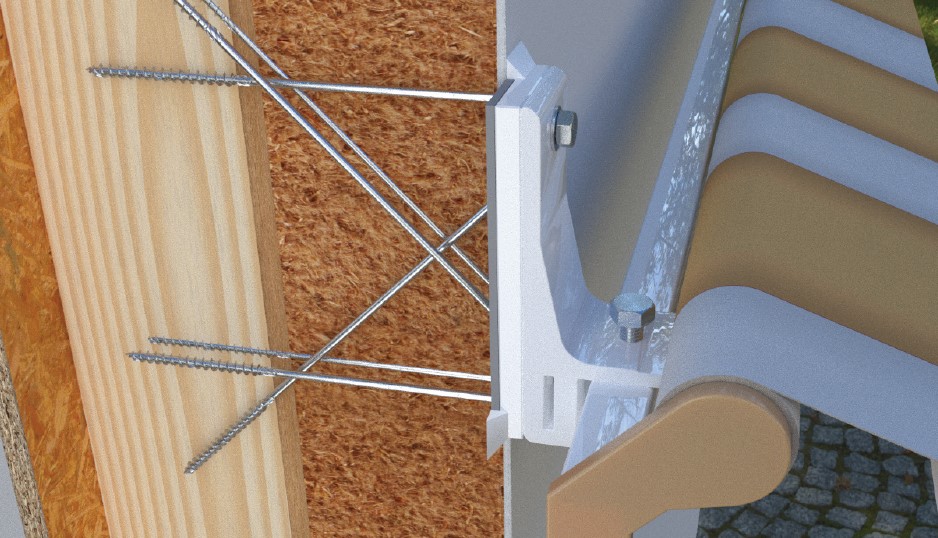

Markýza na zateplené dřevostavbě
Dřevostavba a vruty jdou k sobě jako jablka a skořice. Samozřejmě lze k upevnění markýzy na dřevostavbu využít vruty, ovšem pouze ty, které mají dostatečnou a garantovanou nosnost a poskytnou kotevnímu bodu důležitou bezpečnost. Nezbytným prvkem, který umožní použití vrutů, je kotevní deska. Ta přenáší zatížení na vruty a ty pak do sloupu nosné konstrukce.
Takovým postupem lze markýzu upevnit bezpečně a spolehlivě. Speciální kotevní desky vyrábí například německá společnost Pitzl Mettalbau GmbH, jejíž sortiment na českém trhu distribuuje firma Taurus obchodní služby s.r.o. z Olomouce nebo distribuční společnost Schachermayer s pobočkami v Praze, Brně a Opavě.
Délka vrutů se volí pochopitelně podle tloušťky nenosných vrstev (zateplení, omítka, ...), ale jásejte, protože není zapotřebí nic počítat. S výběrem vám pomůže tabulka v tomto dokumentu. Stejná tabulka uvádí maximální zatížení na jednu konzoli (kotevní bod) markýzy.
Chemii nebo vruty?
Rozdíly mezi popsanými způsoby upevnění jsou především dva, kvůli kterým byste měli upřednostnit kombinaci TherMaxu s FIS EM Plus
- TherMax dokáže snížit tepelné ztráty díky přerušení tepelného mostu
- S TherMaxem můžete kotvit do nosníku i sloupu
Na druhou stranu, při použití FIS EM Plus do dřeva musí být zaručena jeho stálá vlhkost mezi 8 a 15 %. V zájmu bezpečného upevnění je nutné věc konzultovat se zkušeným dřevostavitelem.
Tak či onak vás čeká ještě jedna konzultace a to se statikem, který posoudí, zda přitížení markýzou neohrozí stabilitu konstrukce. Jednak zda dotčený sloup nebo nosník tíhu markýzy unese a zda nehrozí jeho nadměrná deformace.
